Roto 387934 | Serrure pour fenêtre coulissante avec anti-fausse manœuvre | Axe 17 mm

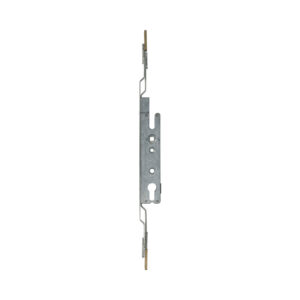

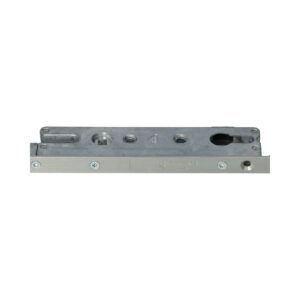

Cet article Roto comprend la partie centrale de la serrure pour fenêtre coulissante de la . Sur la têtière figurent les inscriptions « 400 / 2×16 » et « 1116 ».

Cette serrure pour fenêtre coulissante peut être verrouillée avec un cylindre profil européen, non fourni.

Axe

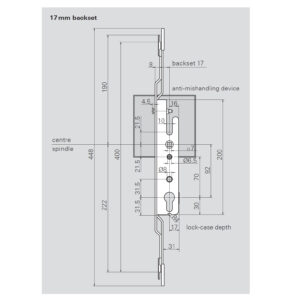

L’axe de cette serrure ne se mesure pas de la manière classique. Veuillez consulter le plan technique parmi les images du produit. La cote indiquée par « backset » correspond à l’axe et est de 17 mm sur cet article.

Dispositif anti-fausse manœuvre

Cette serrure est équipée d’un dispositif anti-fausse manœuvre. Ce mécanisme veille à ce que les points de verrouillage ne puissent être actionnés que lorsque la fenêtre coulissante est fermée, ce qui évite tout dommage si la fenêtre coulissante est refermée brusquement alors que les points de verrouillage sont en mauvaise position.

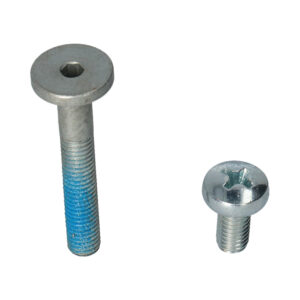

Deux vis différentes sont fournies :

• Vis longue à tête plate
• Vis courte à tête cruciforme

La vis longue sert à activer le dispositif anti-fausse manœuvre et doit être vissée à l’avant de la serrure. Il doit rester environ 3 mm de jeu entre la têtière et l’arrière de la tête de vis :

La vis courte sert à désactiver le dispositif anti-fausse manœuvre et doit être vissée à fond à l’arrière de la serrure :

Pièces de raccordement

Vous trouverez les pièces de raccordement à placer au-dessus et en dessous de ce verrouillage central ici.

Spécifications

• Marque : Roto
• Axe : 17 mm
• Entraxe : 92 mm
• Carré : 7 mm
• Dispositif anti-fausse manœuvre et vis nécessaires inclus
• Longueur de têtière : 400 mm
• Largeur de têtière : 16 mm
