Dieckmann D1323 | Plaque intérieure avec béquille fixe

La plaque intérieure Dieckmann D1323/1300 est une plaque longue aux bouts arrondis en aluminium massif, avec béquille fixe, pour le côté intérieur d’une porte d’entrée. Elle s’utilise de deux façons :

• Seule : comme béquille intérieure sur une porte d’entrée sans béquille à l’extérieur, par exemple une porte avec une poignée de tirage fixe.
• Avec une rosace de sécurité : avec la Dieckmann 8900 (avec protection anti-arrachement) ou la Dieckmann 8905 (sans protection anti-arrachement) à l’extérieur.

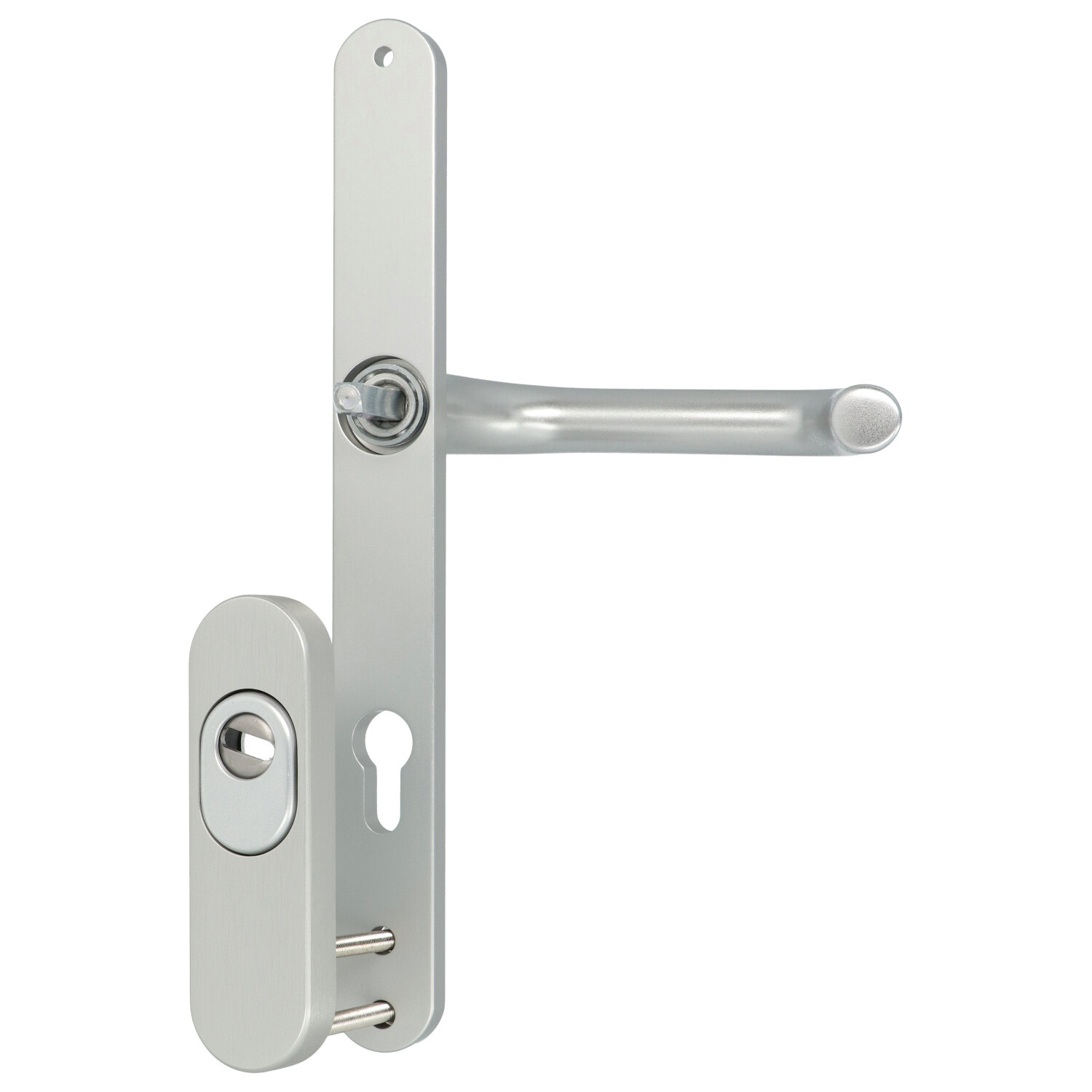

Combinaison avec une rosace de sécurité

En bas de la plaque se trouvent deux trous pour fixer une rosace de sécurité. La rosace extérieure est fixée depuis l’intérieur, elle ne peut donc pas être dévissée de l’extérieur. Les boulons sont fournis avec la rosace. Choisissez la plaque dans la même couleur que la rosace et dans l’entraxe de votre serrure.

Entraxe

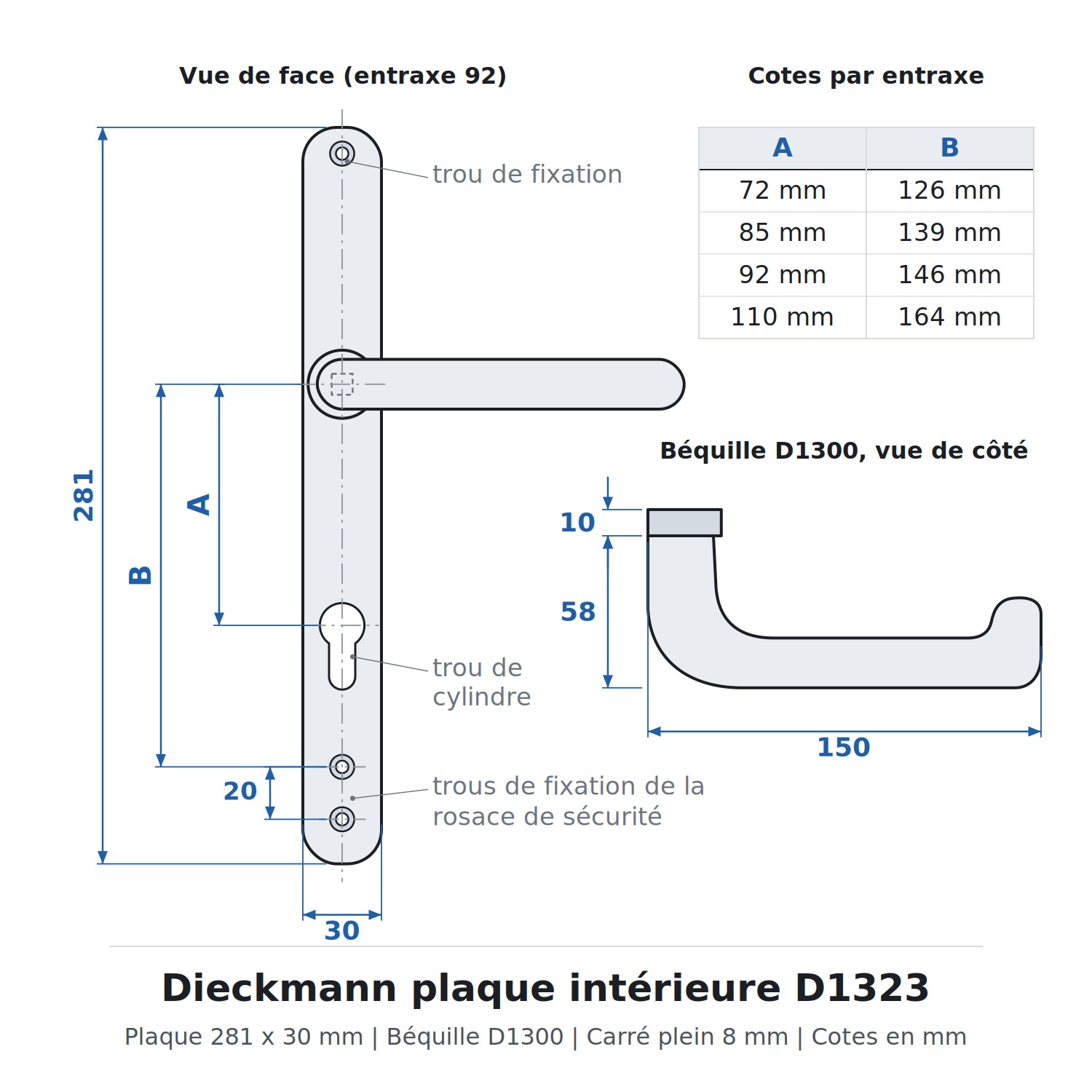

L’entraxe est la distance entre le centre du carré et le centre du trou de cylindre. Choisissez la bonne valeur dans la liste ci-dessus. La distance jusqu’aux trous de fixation de la rosace dépend aussi de l’entraxe :

• 72 mm : 126 mm entre le centre du carré et le centre du trou de fixation supérieur
• 85 mm : 139 mm entre le centre du carré et le centre du trou de fixation supérieur
• 92 mm : 146 mm entre le centre du carré et le centre du trou de fixation supérieur
• 110 mm : 164 mm entre le centre du carré et le centre du trou de fixation supérieur

Caractéristiques

• Marque : Dieckmann
• Type : D1323/1300
• Matériau : aluminium massif
• Dimensions de la plaque : 281 x 30 mm
• Béquille : D1300, fixe sur la plaque, longueur 150 mm, déport 58 mm
• Carré : plein 8 mm, fourni
• Entraxe : 72, 85, 92 ou 110 mm

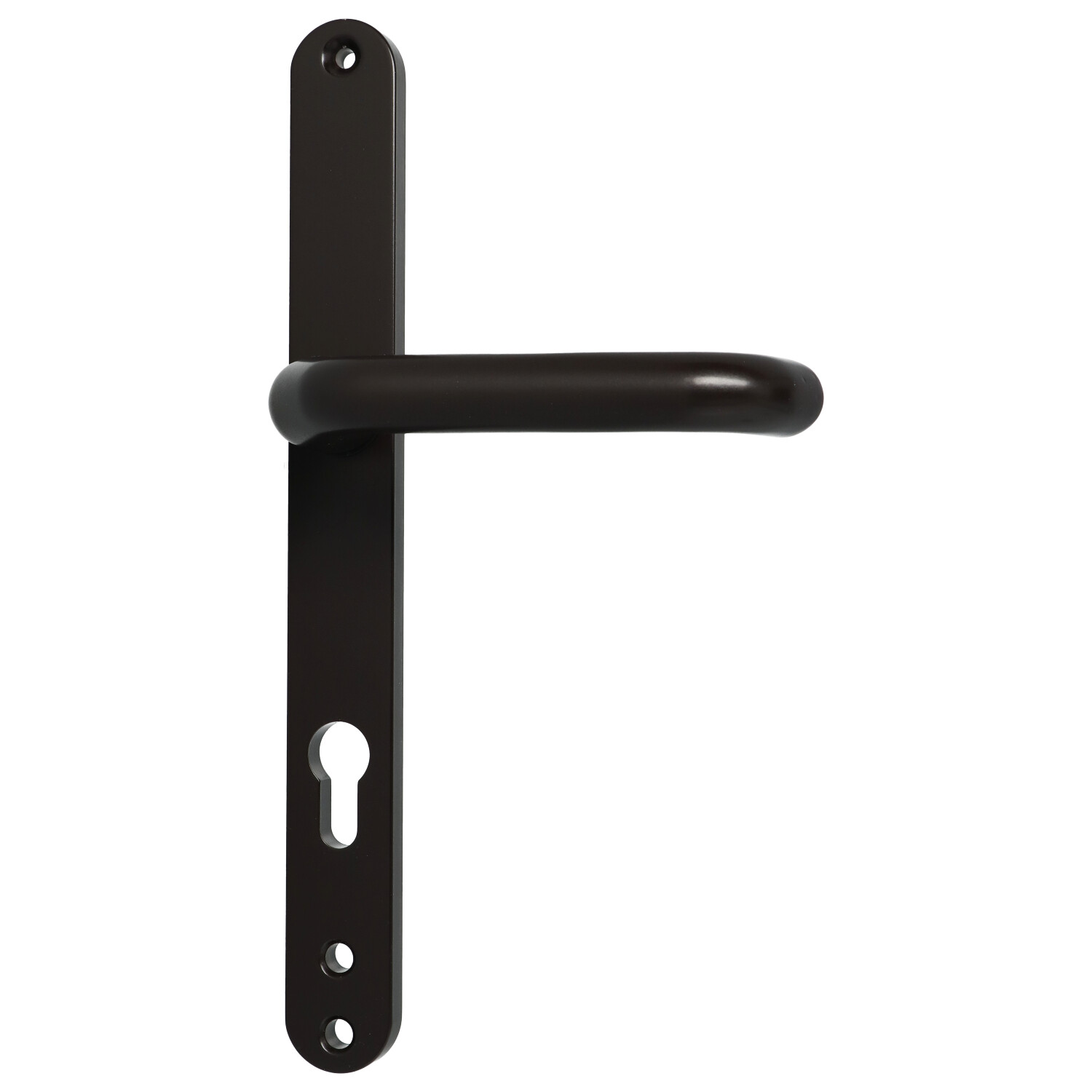

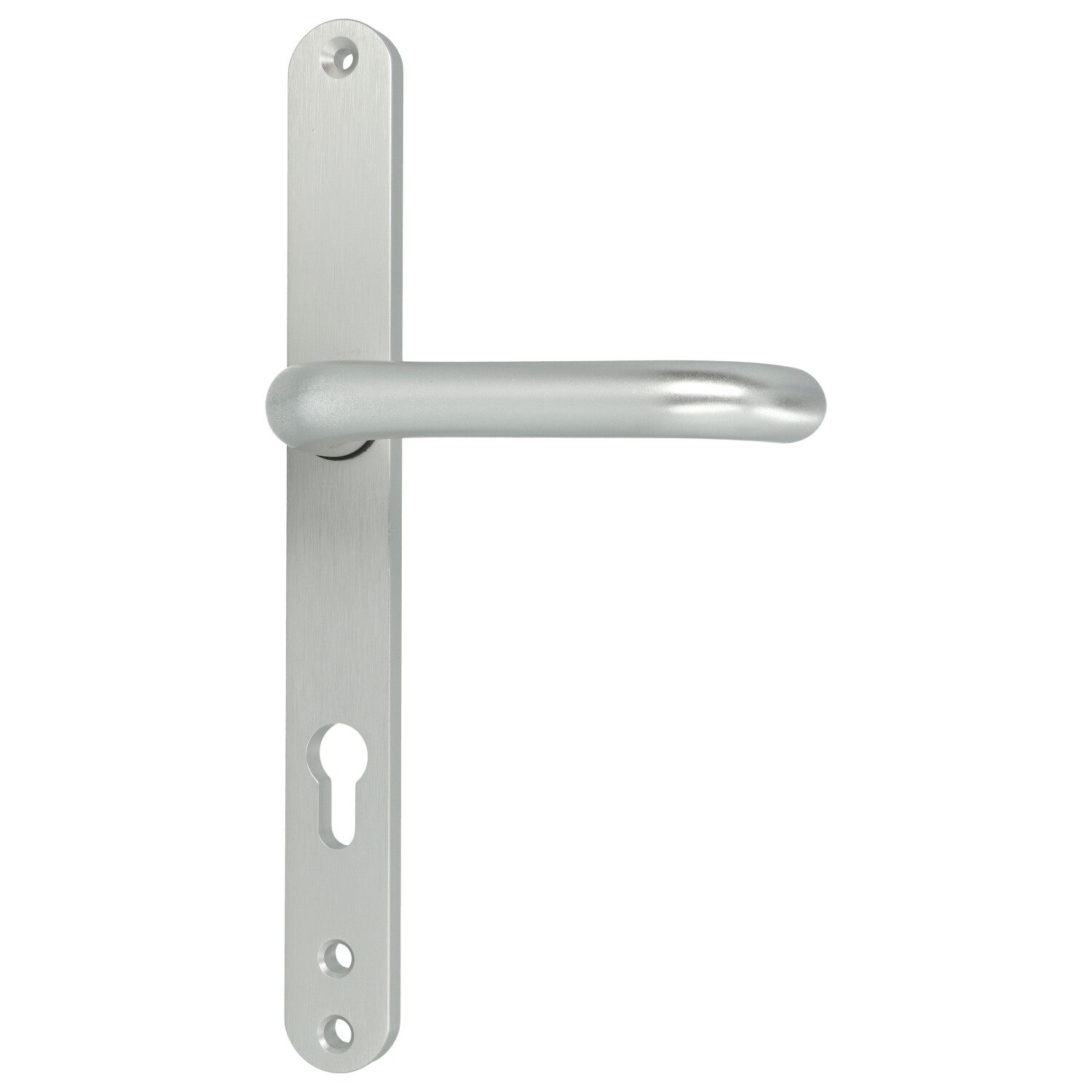

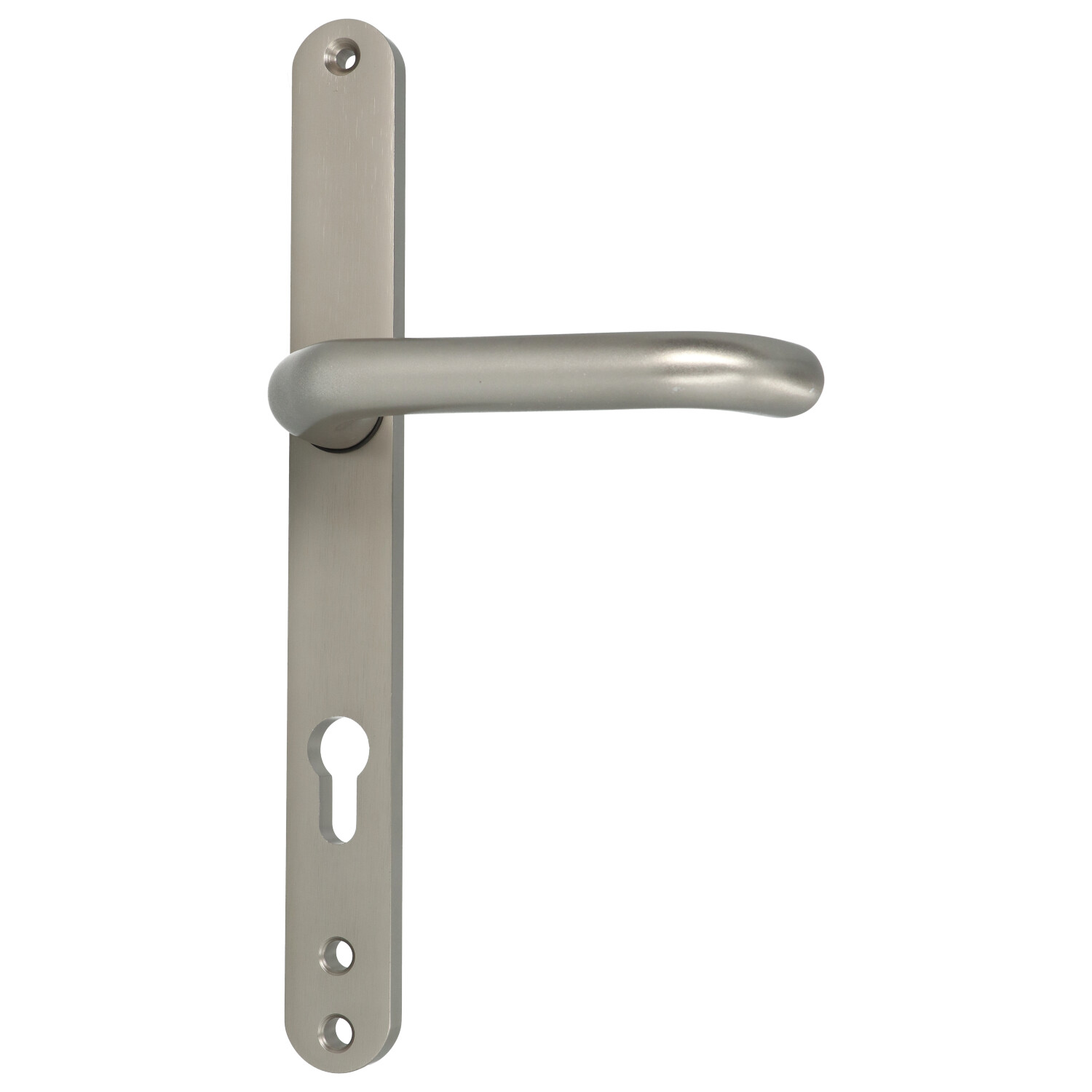

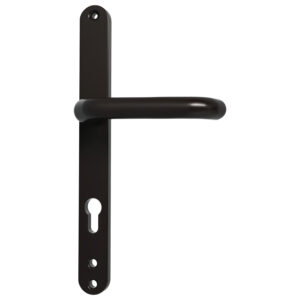

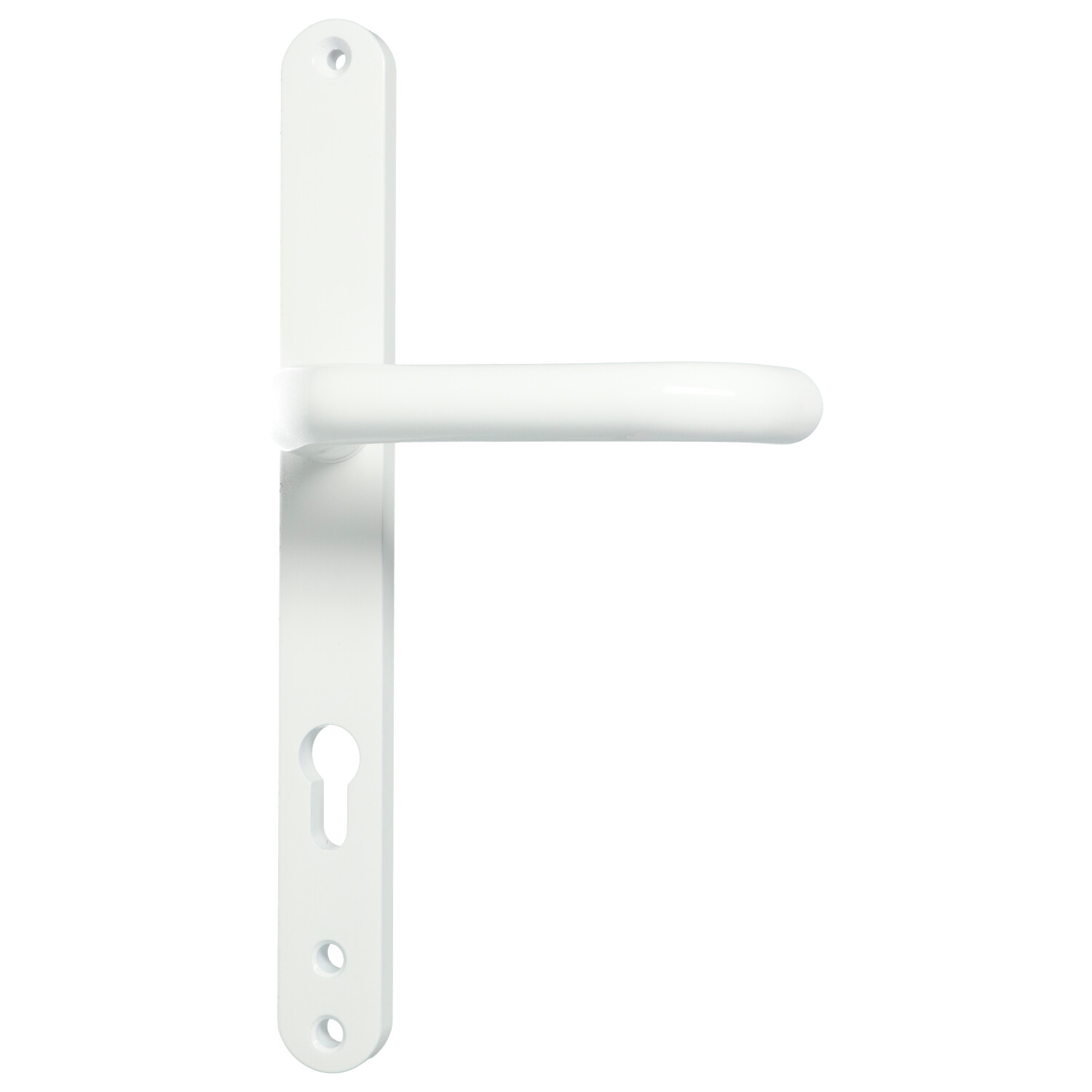

• Couleurs : Aluminium (F1), Marron foncé (F5), Aspect inox (F9), Blanc (F12)
• Unité : à la pièce, une plaque avec béquille pour le côté intérieur de la porte
• Vis de fixation : non fournies
