Maasland ST00U | Gâche électrique | Radiale | À émission 10-24 V AC/DC | Contact de signalisation

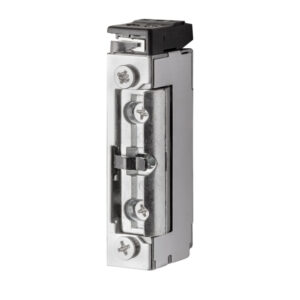

Gâche électrique à encastrer, type ST00U de la marque Maasland. Cette gâche est équipée d’une lèvre réglable axialement de 2,5mm, qui pivote à l’intérieur du boîtier.

Le boîtier mesure seulement 16mm de large, ce qui la rend adaptée à tous les types de montants de porte (bois, aluminium, acier, PVC).

Une gâche électrique s’encastre dans le montant de la porte, en face du pêne demi-tour d’une serrure. Elle peut ensuite être verrouillée ou déverrouillée par impulsions électriques et raccordée à une installation électrique.

Contact de signalisation

Cette gâche est équipée d’un contact de signalisation : une installation électrique peut ainsi détecter si la porte est ouverte (pêne demi-tour absent de la gâche électrique) ou fermée (pêne demi-tour bien présent). La gâche détermine cet état à l’aide du commutateur indiqué en vert sur l’image ci-dessous. Des raccordements supplémentaires permettent de lire cet état, voir la flèche bleue :

Ce n’est pas la gâche électrique que vous recherchez ? Le plus simple est d’utiliser les filtres de produits sur la page d’aperçu.

Spécifications

• Fonctionnement à émission (courant de travail, fail secure) : verrouillée hors tension, 10-24 V AC/DC
• Livrée sans têtière
• Avec contact de signalisation
• Version à encastrer
• Radiale : la lèvre pivote à l’intérieur du boîtier
• Force de rétention de 3 230 N, comparable à une pression d’environ 330 kg
• Réversible : convient aux portes tirant droit comme tirant gauche
• Lèvre réglable de 2,5mm
• 2 vis en inox incluses pour la fixation sur la têtière
• Équipée d’une diode d’extinction bipolaire
• Température de fonctionnement : -15°C à 40°C
• Utilisable en combinaison avec des automatismes de porte
• Se déverrouille sous une pression latérale de 120 N (+/- 12 kg)
• Certifiée selon la norme EN 14846
• Largeur : 16mm

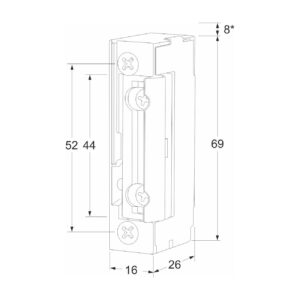

• Dimensions : voir le dessin technique sur la dernière image du produit (*hauteur +8mm applicable ici)

À noter : si vous verrouillez manuellement le pêne dormant de la serrure, la gâche électrique ne pourra plus ouvrir cette porte, car cette gâche électrique agit uniquement sur le pêne demi-tour.
